Joranalogue Audio Design Flow 3: Kompakter State-Variable-Filter mit Selbstmodulation

Das eigentliche Highlight von Flow 3 ist die Auto-Dynamic-Funktion: Der Filter kann seine Cutoff-Frequenz mit einem eingebauten Decay-Generator und Envelope Follower selbst modulieren. Mit einem Trigger am entsprechenden Eingang wird die Decay-Hüllkurve ausgelöst, die dann – je nach Range-Einstellung – die Filterfrequenz nach oben oder unten fährt. Die Range ist bipolar, sodass man den Filter in beide Richtungen modulieren kann und so mehr Bewegung und Punch ins Signal bringt.

Alternativ kann der Envelope Follower die Amplitude des Eingangssignals verfolgen und daraus eine Steuerspannung generieren, die ebenfalls die Cutoff-Frequenz steuert. Beide Modulationsquellen – Decay Envelope und Envelope Follower – lassen sich einzeln oder gemeinsam nutzen, und ihr kombiniertes Signal steht an einem eigenen Envelope-Out zur Verfügung. Das eröffnet dynamische, signalabhängige Filterfahrten ohne zusätzliche Module – und hält das Patch übersichtlich und kreativ.

Das Video taucht ein in klassische Filter-Sweeps mit Flow 3: Ein Sägezahn von Cycle 5 wird durch die Lowpass-, Bandpass- und Highpass-Ausgänge geschickt. Jeder Modus wird mit unterschiedlichen Resonanzwerten demonstriert – von subtil bis zur vollen Selbstoszillation. Beim Bandpass braucht es etwas mehr Resonanz für vergleichbare Pegel – ein bekanntes Filter-Detail.

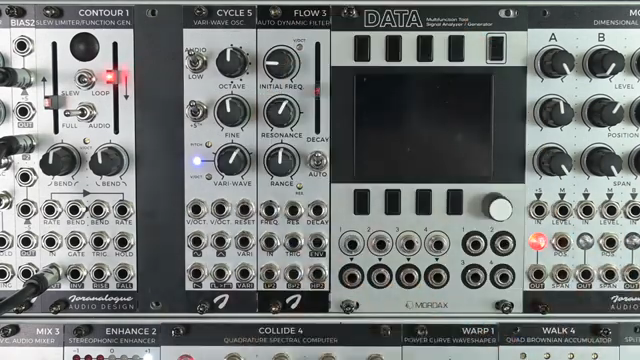

Mit aufgedrehter Resonanz schwingt Flow 3 selbst und liefert saubere, 10V-Quadratur-Sinuswellen an allen Ausgängen. Diese Sinusse sind jeweils um 90 Grad phasenverschoben und eignen sich so ideal für Stereo-Effekte oder als Modulationsquellen. Der Filter folgt 1V/Oktave sehr präzise, sodass er auch als Sinus-VCO oder – mit negativem CV – als Quadratur-LFO eingesetzt werden kann. Modulationseingänge für Frequenz, Resonanz und Decay erweitern die Rolle als flexibler Klanggenerator und Modulator.

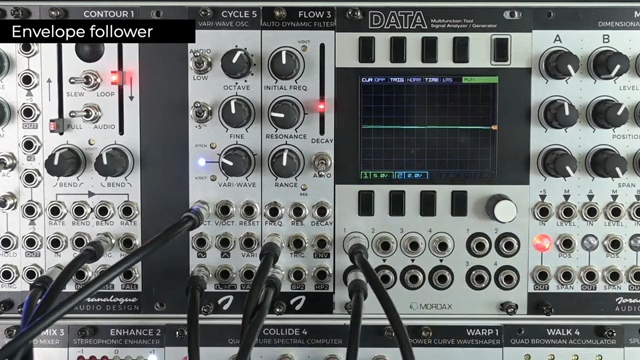

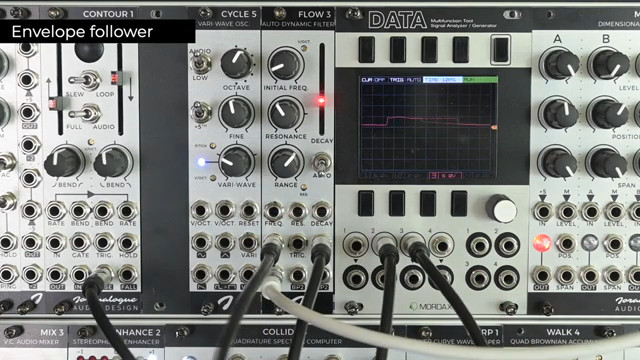

Der integrierte Envelope Follower ist nicht nur zur Filtermodulation da – er kann auch als eigenständiger CV-Extractor für beliebige Audiosignale dienen. Im Video wird gezeigt, wie das Eingangssignal in Flow 3 geschickt und der Envelope-Ausgang abgehört wird: Das resultierende Steuersignal spiegelt die Dynamik des Inputs wider. Die Slew-Rate lässt sich einstellen – für schnelle oder träge Hüllkurven – und das CV kann überall im Rack zur Modulation eingesetzt werden.

Wichtig: Der Envelope-Ausgang bleibt auch dann verfügbar, wenn der Range-Regler auf Null steht – man kann also Hüllkurven extrahieren, ohne das Filterverhalten zu beeinflussen. Damit ist Flow 3 nicht nur Filter und Klanggenerator, sondern auch ein vielseitiges Utility für dynamische Modulation – und eröffnet neue Möglichkeiten für kreative Patchings und Interaktionen im Eurorack.
